Линия по фасовки сыпучих продуктов в мешок «Биг-Бег»

В состав данной линии с полуавтоматическим дозированием входят:

• Приемный бункер
• Ленточный питатель для перемещения продукта на ковшевой транспортер из бункера
• Ковшевой транспортер для перемещения продукта в промежуточный бункер
• Промежуточный бункер
• Полуавтоматический дозатор в Биг-Бэги (показан на фото)
• Отводящие транспортер для Биг-Бэгов

Производительность линии составляет до 20 м³/час.

Принцип работы линии:

После заполнения приемного бункера погрузчиком, продукт из него, при помощи ленточного питателя попадает в ковшевой транспортер, который работает в стоп-стартовом режиме для поддержания в промежуточном бункере постоянного уровня продукта. Затем продукт в двухступенчатом режиме (1 ступень: грубая засыпка, обеспечивающая производительность, и 2 ступень: мелкая засыпка, обеспечивающая точность) дозируется в Биг-Бэги, которые оператор подвешивает вручную с помощью быстродействующего захвата. После фасовки и роспуска захвата наполненный Биг-Бэг, с помощью отводящего транспортера, оборудованного фотодатчиком (позволяет накапливать Биг-Бэг на отводящем транспортере), перемещается в зону транспортировки.

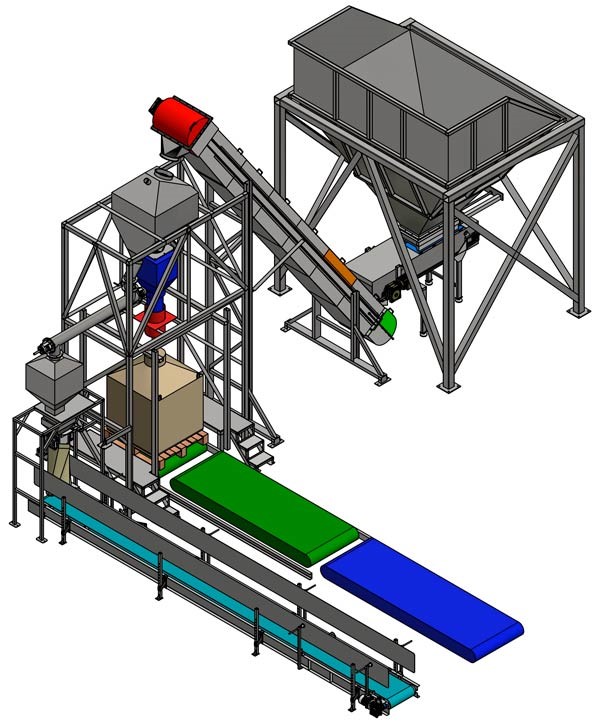

Принципиальная схема линии:

Характеристики составляющих частей линии для фасовки шрота.

Дозатор сыпучих материалов в мешки "Биг-Бэг" 022.101.1000.

Предназначен для дозирования сыпучих материалов с насыпной массой от 600 кг до 2000 кг в большие мягкие контейнеры ("Биг-Бэг").

Состоит из устройства подачи материала (УПМ), весового устройства (ВУ), грузоприемного устройства (ГПУ), пневматической системы (ПС), устройства автоматического управления дозированием (УУ), системы раздува мешка, отводящего транспортера с мотор-редуктором. Весь процесс управления дозированием, кроме операций крепления и раздува мешка, осуществляет весовой процессор.

Приемный бункер.

Оснащен ленточным питателем и шибером. Все узлы изготовлены во взрывозащитном исполнении. Установлен червячный мотор-редуктор компании CT-Drive, серии NMRV, который при желании и доплате можно изменить на итальянский мотор-редуктор Varvel.

Ковшевой транспортер.

Оснащен частотным преобразователем. Производительность 20 м³. Установлен червячный мотор-редуктор компании CT-Drive, серии NMRV, который при желании и доплате можно изменить на итальянский мотор-редуктор Varvel. Ковши транспортера смонтированы на основе четырехслойной ленты толщиной 6-8 мм.

Отводящий транспортер (рольганг).

Установлен червячный мотор-редуктор компании CT-Drive, серии NMRV, который при желании и доплате можно изменить на итальянский мотор-редуктор Varvel.
